Varsin hieno! Lisäsit kotivarastosta sitten pinnat ja navan vanteeseen?
Printable View
Varsin hieno! Lisäsit kotivarastosta sitten pinnat ja navan vanteeseen?
Just näin. [emoji13]
Sent from my iPad using Tapatalk
Testasin tollasta mallia, ei toimi noin hepposella rungolla, pitäs olla todella tukeva runko, että toimii. Pahoja ongelmia mikrokytkimen debouncen kanssa, niin ku aina. Tossa olis ideana se, että kuvassa takana oleva mikrokytkin antaa merkin milloin paine mitataan. Vaikea sanoa toimisko edes tukevammalla rungolla. Olis vaan tosi nopea käyttää, kun ei tarvi pujotella pinnaa mihinkään.
https://lh3.googleusercontent.com/-t..._01_15_Pro.jpg
Ymmärsinköhän toiminnan oikein: pinna tulee kolmen ruuvin kannan välii ja allaolevaa levyä käännetään vaastapäivään, jolloin alhaalla oleva vaaka-anturi kuormittuu ja pitkä ruuvi antaa sille vastavoiman. Mikrokytkimen liikkuvat osat taitavat olla levyn takana piilossa.Joo tukevuutta tarvitaan, mun mittarissa pinnaa taivuttavat pultit oli ruuvattu 4mm:n alumiinilevyyn (lujuusluokka ei tiedossa, haettu romikselta, mutta oli jonkun konepajan ylijäämiä eli voi olla jopa 6000-sarjaa) ja liikkuvien osien johteena oli verhokisko.
Laitetaanpas tämä jonon jatkoksi. Halusin valon tangon keskelle mutta tuo Boschin ohjainyksikkö oli tiellä. Näin Lupineen alumiinista tehdyn vähän vastaavan ja siitä se ajatus sitten lähti.
PLA tulostettu kiinnike ei ole kovin siro mutta ei ole fillarikaan. Kiinnikkeet on alkuperäisillä ruuveilla kiinni Intuviassa ja varsinainen tukiputki päistään kahdella M3 kuusiokololla tuissa. Putkenpuolikkaiden päälle kutisukkaa kitkaa antamaan. Ja nyt on valo keskellä :)
Osat väkästelin OpenSCAD softalla ja jos tarvetta stl fileisiin niin laita yv:tä.
http://markun.kuvat.fi/kuvat/S%C3%A4...PG?img=smallerhttp://markun.kuvat.fi/kuvat/S%C3%A4...PG?img=smaller
Hieno, alkaa vähän poltella toi 3d-tulostus. Miettinyt, että olis aika näppärä tehdä muottejakin tollasella tulostimella. Voisiko joku alan tunteva laittaa pienen FAQ:n tosta hommasta?
Mistä olette laitteita hommanneet?
Muoks: Aika äkkiä pääsi sisään tohon OpenSCADiin. Pitää varmaan konsultoida joulupukkia printterin suhteen.
Mites sitten, kun on piirtänyt tällaisen hilavitkuttimen, miten sen sen printtaus hoituisi käytännössä? Miten mitat menee?
https://lh3.googleusercontent.com/-3.../testausta.jpg
Taitaa lähteä Prusa tilaukseen, jos joku ei äkkiä sano jotain:
http://www.aliexpress.com/store/prod...026704108.html
3d- tulostuksessa täytyy pitää mielessä se, että tyhjän päälle on paha tulostaa ainakaan kovin pitkiä matkoja. Lanka lerpsahtaa ennen kuin se ehtii jähmettyä. Tuo esimerkkisi malli onnistuisi paremmin pystyasennossa, mutta tulostimen dimensiot voi tulla vastaan.
Ongelmaa helpottaa, jos on useampi tulostuspää ja tulostaa tukirakenteen vesiliukoisesta muovista, jonka liuottaa lopuksi pois. Tulostimen hinta tietysti kasvaa tuolloin. Sanoisin, että huolella kalibroidulla perustulostimella pääsee n. 0.1 mm tarkkuuteen. Parametrien hieromiseen saa kyllä kulumaan päivän jos toisenkin...
Katoin tuon videon ja lakkasi kiinnostamasta. https://www.youtube.com/watch?v=-4FBpN_vjoM
Katoin tän videon ja alko kiinnostamaan vielä enemmän:
https://www.youtube.com/watch?v=5gFyqFGtqsM
Illan selaamisen ja ihmettelyn jälkeen ykkösenä nyt tämä 3D-tulostin (nuo "deltat" miellyttää omaa ajatusmaailmaa):
http://www.aliexpress.com/item/2015-...364813740.html
Mitäs sanoo raati tuosta vehkeestä?
Delta-mallisella olen minäkin pääosan kokemuksistani hankkinut. Liikkeet on nopeampia kuin portaalissa, mutta jotenkin tuntuu, ettei se ole pelkästään positiivinen asia harrastelijatason laitteissa. Rajallinen voima servoissa, virransyöttö yms. joutuu aika koville noiden kanssa. Portaalit on yleisempiä ja niihin tuntuu löytyvän enemmän vinkkejä ja valmiita parametreja ohjaukseen.
Mun tarvis hankkia duuniin myös toi 3d-tulostin, mutta en oikein tiedä minkälainen.. vaatimuksia:
- kotimaiselta toimittajalta, oltava y-tunnus
- softa, joka on ilmainen ja ei kärsi yhteensopivuusongelmista. Ajattelin aloittaa Sketchupilla.
- luotettava laite, johon saa varaosia
Pitää nukkua yön yli. Jos vielä aamulla polttaa, niin jää fillarin kammet ostamatta ja laitan tämän, tossa olis lineaarikiskot ja kokoa.
http://www.aliexpress.com/item/linea...rchweb201560_3
Miten noi menee, tossa ei ole muuta kuin PLA mainittu, voiko sillä tulostaa sitä vesiliukosta PVA:ta. Toi vesiliukonen olis ihan ässä materiaali kuituhommissa sisäpuolisille muoteille, jotka vois sitten liuottaa pois.
Vois sitten tulostaa ne kammet.
PVA:sta ei ole kokemuksia mutta PLA liukenee kans, vaatii ~60C lämpöä ja lipeäkylpyä, en sitten tiedä miten kuitu kestää sitä.
Kyllä noilla yleisesti ottaen voi tulostaa kaikkia 3d-printtaukseen käytettäviä muoveja. Toiset aineet on tarkempia lämpötilan suhteen kuin toiset. PLA lienee helpoin, ABS jo selvästi nuukempi. Omia kokemuksia tuosta PVA:n tulostuksesta ei ole, mutta kyllä sitä käytetään.Lainaus:
Alkujaan tämän lähetti markettipyörämies
Toinen vaihtoehto on tehdä tukirakenteet HIPS:stä (high impact polystyrene), joka liukenee limoneeniin. En osaa sanoa kumpi on parempi, HIPS vai PVA.
Mitä enemmän tätä tutkii, niin sitä kalliimmaksi menee, pitäs olla sitä ja tätä... Lopetin arpomisen ja laitoin ihan peruskoneen tilaukseen niin pääsee ihmettelemään ihan ite miten homma toimii:
http://www.aliexpress.com/item/kosse...00009.5.Z5H9AH
Kerropa sitten kokemuksia, jahka olet saanut laitteen pelikuntoon. Kovasti on tulleet hinnat alas noissa.
^ Laitetaan kokemuksia, mutta sen verran vielä säädin että vaihdoin lineaarilaakeroituun malliin:
http://www.aliexpress.com/item/LINEA...8.0.107.0pira9
Nyt on jo monta idea mihin voisi käyttää muotin tekoon ja osa niistä jo piirrettynä vai onko se koodattuna kun tolla SCAD:llä tekee. Saa nähä miten käy todellisessa elämässä...
Onko kukaan nähnyt missään, että olis tehty tollasella 3D-skanneri?
Kokeilin huvikseen osaisko koodata kammen. Jotenkin sen sain räpellettyä, toimiiko tommosella koodilla vai tuleeko jotain ongelmia kun alkaa kääntämään 3d-printterille sopivaksi? Mulla on se ongelma, että en osaa oikein ohjelmoida vaan etenen summamutikassa ja kokeilemalla.
https://lh3.googleusercontent.com/-X...Ic42/kampi.jpg
Koodi:use <MCAD/shapes.scad>
//$fa=100;
//$fs=1;
//keskiön pää
//dodecagon(30, 100);
//color("black")
//cylinder (20, r = 18, center = true);
//polkimen pää
//translate([175,0,20]){
//cylinder (100, r = 7.14 , center = true);
//color("black")
//translate([0,0,0])
//cylinder (10, r = 9, center = true);
//}
union(){
//module right_piece(){
hull() {
// from heart of bottom_piece to end of right_piece = 35mm
//polkimen pää
translate([160,0,20]) {
rotate([0,0,0])
cube(size=[1,25,10], center=true);
}
// right_piece thickness at begin right_piece is 10mm
// right_piece thickness at end is 5mm
translate([35,0,0])
rotate([0,0,0])
cube(size=[1,36,15], center=true);
}
//}
//right_piece();
//akselin pääty ja pyöristys
difference(){
difference(){
translate([-10,0,0])
color("red")
cube(size=[20,36,15], center=true);
dodecagon(30, 100);}
//tube2(height, ID, OD, center = false);
tube2(30, 40, 60, center = true);
}
difference(){
translate([15,0,0])
cube(size=[40,36,15], center=true);
dodecagon(30, 100);}
//polkimen pääty ja pyöristys
//difference(){
difference(){
translate([170,0,20])
cube(size=[20,25,10], center=true);
translate([180,0,20])
cylinder (100, r = 7.14 , center = true);}
difference(){
difference(){
translate([185,0,20])
color("red")
cube(size=[10,25,10], center=true);
translate([177.86,0,20])
// cylinder (100, r = 7.14 , center = true);
// translate([180,0,20])
tube2(100, 25, 35, center = true);
}
translate([180,0,20])
cylinder (100, r = 7.14 , center = true);
}
}
Kokeilemalla oppii parhaiten. :)Lainaus:
Alkujaan tämän lähetti markettipyörämies
En mä nää tossa mitään ongelmaa, jos se on umpipala. Sisältä ontossa siinä tulee toi ongelma, mistä yllä jo sanottiinkin, että tyhjän päälle on hankala printata. Sinne kannattaa sillon tehdä jotain tukirakennetta. Mut muotti tosta kai oli tulossa, joten sisällä saa olla painoa?
Mut printterin softakin kyllä varottelee tommosista miinoista ja kyselee, että haluatko nyt varmasti yrittää.
OK, kiitti eli turaamallakin pääsee eteenpäin. Ajattelin ensin printata mallin ja kokeilla sopiiko varmasti pyöriin jne. Sitten tosta muotti printtaamalla "puolikkaat" tai jotain sen näkee sitten joskus. Meneekö tämä säie pilalle, pitäskö aloittaa uus 3D-topiikki?
^Eikait tää pilalle mee. Mielenkiinnolla seurailen tuota, kun itsellänikin monenlaisia ideoita tuommoiselle tulostimelle... Mut oma säie vois olla poikaa jo siinä mielessä että löytyy sitte 3d jutut samasta ketjusta eikä väliin tule muuta puuhastelua häiritseen😊
Tsemppiä puuhastelulle ja laita tosiaan raporttia miten värkki toimii!
Oisko paras jos tuon kammen tekis syrjälleen että ois paljon tasasta pintaa alustaa vasten? Mitään näistä tiedä, mutta kuhan arvailen...
Yleensä on paras, tai ainakin helpoin, jos saa alustaa vasten ison tasasen pinnan, minkä päälle palikka lähtee kasautumaan. Sitä sulaa muovilankaa tosiaan on käytännössä mahdoton printata "ilmaan" pitkiä matkoja.Lainaus:
Alkujaan tämän lähetti jakkok
Jos on sen muotonen palikka, ettei millään onnistu, niin sit pitää tulostella alle jotain tukea, mikä napsastaan pois, tai tehdä epätasanen alusta. En oo ihan varma tukeeko kaikki softat jälkimmäistä, mut oon eläny käsityksessä, että ei välttämättä.
Mut nää tosiaan selkenee aika nopeesti, kunhan on se laite ja sen softa, että pääsee oikeasti näpräämään ja pudottelemaan malleja sinne. :)
Pyytäsin tälle omaa lankaa juuri tuon tiedon löytymisen helpottamiseksi kuten jakkok mainitsi.
Samoin.Lainaus:
Alkujaan tämän lähetti oem
Jep jatketaan 3d:tä uudessa ketjussa, jahka tulee asiaa. Laitetaan tuotokset sitten tänne näytille.
Ontopic, oma kertakäyttöautotalli. On kokenut jo pari sulatusta, mutta kait se siitä. Melko lapsellista, mutta toisilla meistä tämä elämä on :)
https://lh3.googleusercontent.com/-W...2/DSC05079.JPG
Nyt kelpaa ajella pyörätiellä, lampun varjostin valmistunut. Suuret kiitokset juu-zolle tulostamisesta ja kiitokset myös työnantajalle, jonka Creo2 ohjelmalla palikka on mallinnettu ;)
Valokuvio vaikuttaisi toimivalta, katkaisee sopivasti ylöspäin suuntautuvaa heijastusta.
https://dl.dropboxusercontent.com/u/11791273/uc30c.jpg
https://dl.dropboxusercontent.com/u/11791273/uc30d.jpg
Tee se itse lokariprojekti valmistumassa ensi testeihin. Menee vielä uusiks varmaan moneen kertaan että on tyytyväinen, mut pitää koeajaa välillä. Täällä vantaalla riittääkin hyviä lokasuojantestauskelejä. http://forums.offipalsta.com/picture...ctureid=186413 http://forums.offipalsta.com/picture...ctureid=186412
https://uploads.tapatalk-cdn.com/201...05dc624be7.jpg
Tämmöinen osa keulaan tuli väsättyä ite tänä aamuna[emoji1]
Lähetetty minun GT-I9305 laitteesta Tapatalkilla

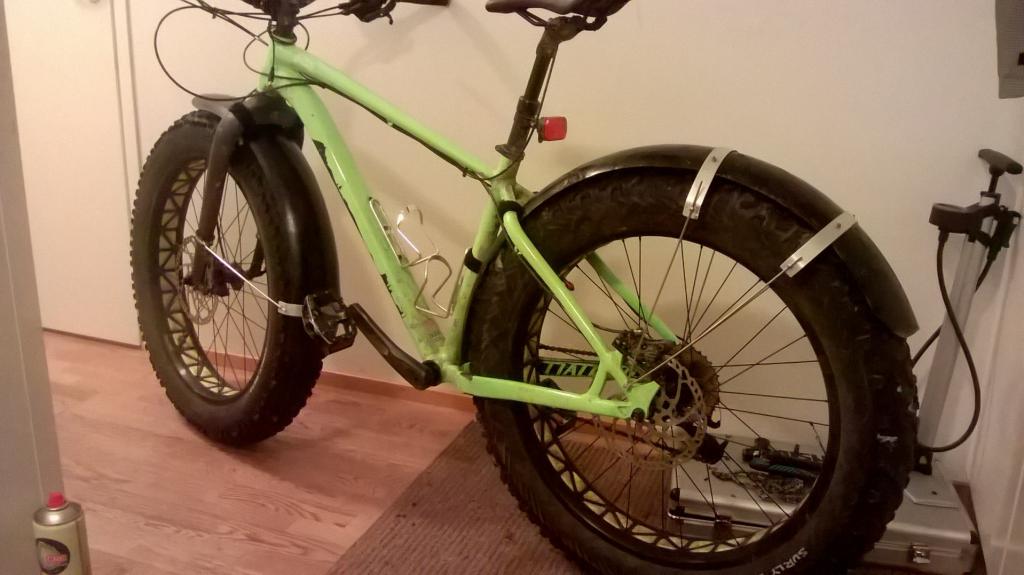

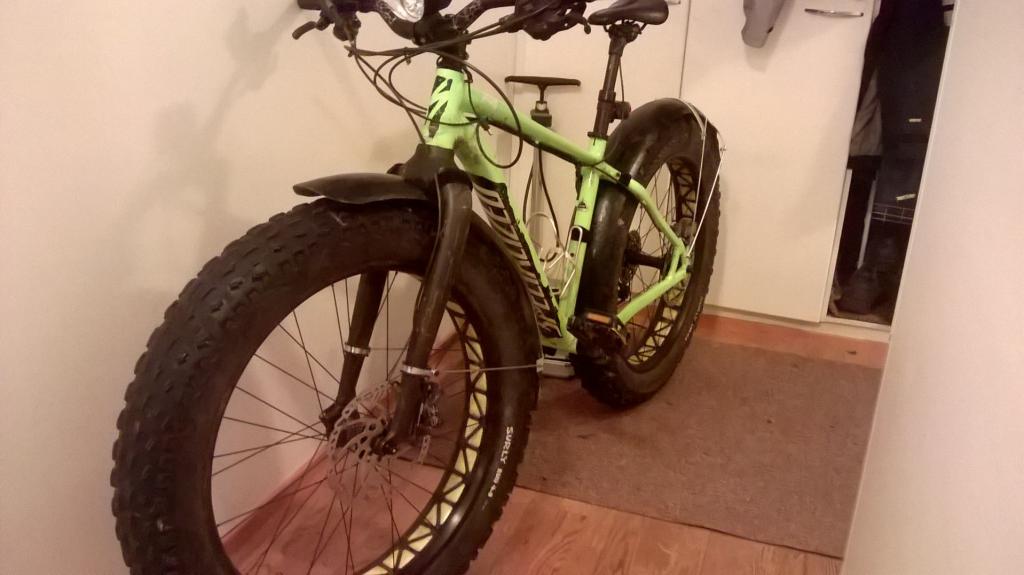

Täällä joku vinkkas, että lasten liukurista vois väkästellä lokasuojat helposti. No, sitähän se oli kun multakin onnistu.
Kahdenistuttavasta liukkarista sain taakse leikeltyä sopivan mittaisen. Itsetehdyn leima siihen jäi, mutta olkoon paikallaan jos ei kukaan ala kylillä osoitteleen...
Tarvii tehdä vielä etulokari ja ottaa sitten kuvat näytille. (ehkä)
Tästä takalokarista on enempi kuvia facessa https://www.facebook.com/groups/222908114707720/
https://farm6.staticflickr.com/5682/...c3aac458_c.jpg
