Tuoda, tuoda, jos jaksaa sitä lyijyakkua kanniskella riittää 3:lle sarjaankytketylle K2:selle elektroniikaksi vastus ja kytkin. 0.33ohm tehovastus sarjaan niin futaa kepeesti 4-5h kirkkaus muuttuu ajan myötä mutta ei se ajoa merkittävästi haittaa. Asiasta on tarkemmat laskelmat nimimerkiltä troh aikaisemmin tässä samaisessa topiikissa,
Eri asia kannattaako nykypäivänä pelata K2:sten kanssa... Creet ja SSC P4:t taitavat olla hyötysuhteeltaan yli tuplasti parempia.
Vastuksen arvoa pitää vain tunata vähän isommaksi, kun virtaa menee vähemmän. Hyötysuhde on edelleen ihan kohdillaan verrattuna hakkuriin.Lainaus:
Alkujaan tämän lähetti M.S
Hakkureita ja vakiovirtalähteitä kannattaa harkita vasta sitten, kun akkujännite on merkittävästi epäsopiva LED:ien kynnysjännitteeseen nähden. Esim 3.7V Lipo-akun perässä 2 tai enemmän LED:ejä. Tai sitten 14.4V NiMh ajamassa 1-3 LED:iä. Tai oikeastaan se näyttäisi menevän niin, että jos akun jännite vaihtelee paljon, tarvitaan hakkuri.
Saakos tota Creen kamaa jostain euroopasta? Tämän dokun mukaan vaikuttaa melko varteenotettavalta http://myfwyc.org/Timberlake/CreeLEDLightLainaus:
Alkujaan tämän lähetti M.S
Ei ole kokemusta linkin laitteesta, enkä aio hankkiakaan. Se näyttäisi olevan lineaariregu, ei hakkuri kuten ensin oletin.Lainaus:
Alkujaan tämän lähetti Tessu-
3x K2 tekee noin 11.5-11.6V jännitteen virralla, joka on jotain 1-1.5A luokkaa. Valoteho tuolla välillä on ihan käyttökelpoinen. Jos 12V lyijyakun ja LED-patteriston väliin laittaa 0.33ohm vastuksen ja kytkimen, saa aikaiseksi ihan hyvän valon. Sulake voisi olla hyvä upgrade siinä heti akun jälkeen.
K2 on niin viimevuotinen, ettei semmoisia enään kannata tilata. Jos niitä sattuu olemaan, niin ihan hyvän lampun saa aikaiseksi. Jos tilaat LED:ejä, niin Sseoul P4, Cree XR-E ja Luxeon Rebel on tämän hetken houkuttelevimmat vaihtoehdot.
Linsseistä 4deg on kaukovalo. 6deg suunnattuna kypärästä maahan etupyörän eteen tekee reilun metrin valoisan alueen. Semi-Kaukovalo. 10deg toimii jo lähivalonakin ja yli 25deg keilan tekeviä ei kannata ostaa. Kolmen LED:n pakettiin laittaisin yhden 15-25 deg linssin lähivaloksi ja kaksi 6deg linssiä kaukovaloksi. Mahdollisesti 3 linssin yhteispitimeen.
Jos olet Led-tech:sta tilaamassa, niin laita PM:ää. Ehkä saadaan pieniä postikuluja jaettua... Tampereella on muitakin lampunrakentajia.
Cree käyttää samaa piitä Sseoulin kanssa. Lisäksi Sseoulille saa paremmin optiikkaa, joten...Lainaus:
Alkujaan tämän lähetti Tessu-
Täällä kun on puheissa vilahdellut myös tuo Luxeon Rebel vaihtoehto, niin vertailin datalehtiä Seoul P4:sten kanssa. Korjatkaa jos olen väärässä, mutta valotehossa Rebel näyttäisi kulkevan aavistuksen Seoul:n edellä. Toisaalta suurilla virroilla lämmön ulossaanti chipiltä on ilmeisesti vaikeampaa Rebel:llä, koskapa yhden ampeerin virralla ympäristön lämpötila täytyy pysyä melko alhaalla. Virta ja lämpö yhdessä tietysti ikäännyttävät lediä. Löytyykö toisten mielestä muita plussia/miinuksia?
Onko kenelläkään tietoa miten tuommoisen saisi juotettua kasaan?
http://www.led-tech.de/en/Luxeon-Hig...104_49_85.html
Kolme rebeliä tuohon taitaa olla kaikkien käsityötaitojen ulottumattomissa. Olis vaan aika mukava pakkaus lamppuprojektiin tuommoinen. Noi kolme toimis varmaan tarpeeksi pistemäisenä lähteenä tuossa, että se voisi toimia hyvin joillain heijastimilla.
:DLainaus:
Alkujaan tämän lähetti kh74
Tai kun tarkemmin ajattelee, niin saattaisi onnistua alhaaltapäin isolla kolvilla lämmittämällä. Vaikeaa tulee kuitenkin olemaan.
- Käy ostamassa juotospastaa jostain alan liikkeestä
- Annostele sopivasti pastaa pädeihin
- Laita uuni 300 asteeseen ja odota, että se on valmis. Kiertoilmalle, jos mahdollista
- Töki LED:t paikoilleen
- Laita kakku uuniin
- 30s kuluttua ota pois
- Jos ei onnistunut, anna jäähtyä ja yritä uudestaan 45s paistoajalla
- Älä kerro perheen naispuolisille jäsenille. Pese uuni.
Omassa projektissani (jota en vielä ole tehnyt) ajattelin laittaa Rebelit jäähdytysrivan reunaan lämpöäjohtavalla liimalla kiinni siten, että katodi ja anodi on rivan vieressä. Siten niihin voi juottaa johdon suoraan kiinni. Jäähdytsrivan muotoiluun tulee kulumaan aikaa. candlepowerforum:ssa näin vastaavan kuvan joskus, mutten löytänyt threadia tähän hätään.
kyllä minusta toi piirilevy on vielä sitä kokoluokkaa että sen saa ihan perinteisellä kolvilla tehtyä perinteiseen tapaan... toki vaatinee kolviin sen kaikkein pienimmän pään mutta silti mahdollinen... ja jos kokee sen niin ettei osat pysy paikallaan niin poraa millin poranterällä kolot komponenttien jaloille tms...Lainaus:
Alkujaan tämän lähetti kh74
Komponenttien koot ei ole mikään ylitsepääsemätön ongelma. Mutta kuinka juotat tuolta LED:ien välistä thermal pad:n? Saattaa onnistua noita pad:ien siipiä lämmittämällä, tai sitten ei. Thermal pad:t kun on tehty jäähtymään mahdollisimman hyvin. LED:n kuorta ei oikein saisi kolvilla tuhria.Lainaus:
Alkujaan tämän lähetti fsol77m
http://www.led-tech.de/images/produc...1184691077.jpg
öh.. mutta miksi ne pitää juottaa sieltä välistä ? juottaa ensin muut komponentit ja vasta sitten ledit ? vai enkö nyt hiffaa jotakin....
entäs sellainen kombo, että käytetään apuna sekä hellan levyä että tehokasta juotinta? Haetaan infra/joku-muu lämpömittarilla sopiva "perus"lämpö hellan levylle, asetetaan tähti levylle ja hoidellaan juottimella varsinainen työvaihe. Tällöin juotin ei tikahdu yrittäessään lämmittää alumiinista pohjalevyä. BTW, jos joku nyt innostuu kokeilemaan näitä hella-niksejä niin pitäköön erityistä huolta troh:n listan kohdasta kahdeksan... Itse en ainakaan omaa riittäviä tarinankertojan lahjoja, että selviäisin kuivin jaloin "housut kintuissa" tilanteesta :D
tai sitten erikseen ennen sitä jäähdyttimen asennusta mihinkään kolvaa siihen pienen johdon pätkän toisesta päästään kiinni ja sitten myöhemmin liittäessä sitä piirilevylle kolvaa vain sen pienen johdon vapaan pään kiinni ?
Kannattaa muistaa myös johtavien liimojen olemassaolo ;)
LED:ien pyöreän linssiosan alla on thermal pad. Siitä lämpö johtuu jäähdytysripaan. Tuossa piirilevyssä nämä thermal pad:t on aika hankalasti, kun ottaa huomioon, ettei LED:n primäärilinssiä (se pyöreä) saa sotkea.Lainaus:
Alkujaan tämän lähetti fsol77m
Hellan levy voisi toimia. Ja siitä voisi selvitä selittelyillä. Eihän ruokaa yleensä laiteta suoraan levylle. Tuuletus toki tulee olla kunnossa.
Toimintaohje:
Ja kokeilut omalla vastuulla. Myönnän kokeilleeni tätä tekniikkaa komponenttien irroitukseen joskus opiskeluaikana. En jäänyt kiinni.
- Hommaa pasta, LED:t ja piirilevy
- Laita pastaa padien päälle
- laita pastaa myös virtajohtojen padeihin
- laita LED:t paikoilleen
- laita koko paketti hellan levylle
- levy kutoselle, tai mikä nyt sattuukaan olemaan kovin lämpö
- keitä paistosta kunnes pasta on sulanut kunnolla
- nosta paistos varovasti pois
- sammuta levy
- laita liesituuletin täysille, avaa ikkunat; jos et siis tehnyt tätä ihan ensimmäisenä
- Paistoksen jäähdyttyä poistu paikalta :D
Oma Seol P4 projekti etenee. Posti on tuonut paketit Led-tech:stä ja Dotlight:sta. Tuolta jälkimmäisestä toimitus oli tosi ripeää ja kaikki toiminut aina loistavasti. Suosittelen.
Ensimmäiset hätäiset testit on yhdellä P4:lla jo tehty 350mA ja 1000mA:lla. Valon sävy on ehkä vähän sinertävämpi kuin K2:ssa. Käytännön valotehosta en vielä osaa tuon pikaisen testin perusteella sanoa mitään.
Nyt täytyy vain odottaa, että kesäloma loppuu ja pääsee töihin juottamaan kasaan kolmea P4:sta Led-Tech:n piirilevylle... ;) Sitten saa verrata P4:sia K2:siin.
Kuulin kyllä että sulla tulee olemaan töissä niin kiire ettei omia projekteja ehdi paljon miettiä!Lainaus:
Alkujaan tämän lähetti Tmh
Onneks kuitenkin pääset jo ens viikolla, itte joutuu vielä viikon pidätellä työhaluja :cool:
Optiikan hommiminen tohon voi olla mielenkiintoinen haaste. Piirilevy on ilmeisesti tarkoitettu RGB sovelluksia vartenLainaus:
Alkujaan tämän lähetti kh74
Toisaalta jos tohon löytyy esim 6 ast optiikka alkaa olla aika ideaali kaukovalo :D
Mulla oli lähinnä joku tuommonen mielessä:Lainaus:
Alkujaan tämän lähetti Hammer

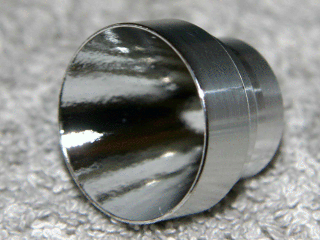

http://theledguy.chainreactionweb.co...es/mcr27lb.gif
Tommosen sovittaminen siihen kolmen rebelin rykelmään voi olla ongelmallista. Tai ainakin siinä täytyy ottaa pieni riski, koska ilmeisesti sitä ei kukaan ole vielä kokeillut millaisen valokuvion sillä saa. Ja sitten jos tuota lyhentää, niin se on kerrasta poikki.
Kiitos rohkaisusta pojille siinä juotosasiassa. :D Pintaliitoskomponenttien kanssa en ole koskaan pelaillut, mutta oli se käsityö taannoin aina 10 tai 9, joten eiköhän sitäkin hommaa uskalla kokeilla. Ilmeisen tarkkaa näpertelyä kuitenkin.
Vielä kun olisi koulussa! :eek:
Pääsis käyttään sorvia ja työstökoneita ja hyvällä säkällä raaka-aineetkin ilmaiseksi.
Et sie sellasia oo voinu kuulla ku lusmuilet vielä kans lomalla. :)Lainaus:
Alkujaan tämän lähetti hema
Työmatka/retkeilyvalo. Vain ajaessa käytettävää mallia, lämpenee muuten liikaa. Buckpuckista voi tosin vääntää tehoa pienemmälle jos meinaa sulaa koko höskä.
5W Luxeon 25 asteen linssillä. Muistaakseni.
Nyt on juotettu 3kpl emittereitä Led-Tech:n alumiinipiirilevylle. Valoteho verrattuna K2:n on vakuuttava. Ja varsinkin kun ottaa huomioon, että virtaa menee 1 ampeeri 1.4 ampeerin sijaan. Tietää hyvää akun keston kannalta. Ledeille sopi paremmin kuin hyvin Fraenin 10 asteen 3 kombo linssi, joka on myös käytössä K2 lampussa. Ja P4:lle se sopi suoraan, kun taas K2:lle sitä joutui modaamaan.
Testasin Konluxien toimintaa myös ja hivenen ristiriidassa nuo valmistajan antamat speksit. Speksien mukaan Konlux 1400mA:ssa pitäisi Voltage drop olla noin 2V, kun taas 1000mA:n versiolle ne ilmoittaa 3.5V. Pelkäsin että tuolla 1000mA:n Konluxilla jää 14.4V akun kapasiteettia käyttämättä, kun jännite tippuu liian alas regulle. Mutta tuo 1000mA:n Konlux itseasiassa pökkäs virtaa tasaisesti ulos 12.4V asti P4:lla, kun taas 1400mA:n versio alkoi leikkaamaan 12.9V:lla K2 ledeillä. Eli siinäkin akun kapasiteetti tulee paremmin käyttöön.
Jos vaikka keventäisi akkua seuraavaksi... :)
Millasen rungon meinasit nuille tehdä? Samoja P4:ia nääs 3kpl tulossa..Lainaus:
Alkujaan tämän lähetti Tmh
Tämmöinen:Lainaus:
Alkujaan tämän lähetti Tessu-
www.netikka.net/tmh
Tuo siis toteutettuna K2 ledeillä. Tuli tehtyä viimeksi kaksi runkoa, joten toista käytän nyt näille P4:lle. Ehkä jotain pieniä parannuksia ajattelin tehdä rungolle. Akusta/regulaattorista saatan tehdä kompaktimman.
Tässä olisi toinen vaihtoehto toteuttaa valopää kohtuu helposti:
- kolme P4 emitteriä
- Alumiini piirilevy led-techistä kolmelle ledille
- Samasta paikasta jäähyripa tuolle kolmen ledin kompolle
- 3 x 10 asteen Fraen linssi (50mm halkaisija)
Tätä pakettia Led-Tech myy valmiinakin. Joten jos ei ole välineitä juottaa emittereitä tuohon levyyn niin se ei haittaa. Linssi niissä vain taisi olla 40 asteinen, mutta sen tilalle vaihtaa tuon 10 asteen linssin.
Sitten tarvitsee 2" alumiini putkea pienen pätkän. Pienellä jäähyn viilauksella sen saa tiukasti tuon alumiiniputken sisään. Vähän lämpöäjohtavaa liimaa ja runko on valmis. Piirilevy jossa ledit on kiinnitetään ruuvilla jäähyyn. Piitahnaa väliin. Linssi menee myös tiukasti putken päähän. Enää tarvitsee vain jonkun tanko/kypärä kiinnityksen/viimeistelyn.
Linearin Switcher CAD:ia tuli vähän testailtua. CAD-tiedosto on linkin päässä. Kommentteja? Jehu? http://www.kolumbus.fi/troh/Fillari/...LED-driver.png
Oletko joku sähköinsinjööri:seko:
Alkaa mullaki pikkuhiljaa lamppuprojekti.. (kesti 1v mennä hakemaan kaupasta tarvikkeita:D )
Kuinka iso hintaero on lyijyakuilla ja lithium akuilla? euroja vaiko kymmeniä euroja?
Taitaa mennä nuo huonekaluhalogeenit tilaushommiksi, kun ei näytä löytyvän sopivaa 6V lamppua mistään. Vielä Haavikon-Sähkö on jäljellä!
Onko 30 asteen lamppu liian loivakulmainen jos ajaa lujaa?
Trohin step-up-hakkuri näyttäisi pelaavan ihan hienosti. Simuloitu hyötysuhde ei ihan 90% yllä mutta jonnekkin 85% kieppeille menee. Hyvä tulos sekin kyllä.
Simuloin myös ideaa jos LTC3783:n olisi kytkenyt flyback-moodiin jolloin akkujännite voi olla kummalla puolella tahansa ledien vaatimaa jännitettä, eli esim. kolmella teholedillä vaikkapa 7-20 volttia. Näyttäisi toimivan ihan hyvin, ja hyötysuhdekin oli simuloinnissa vähän päälle 90% 12 voltin tulojännitteellä. Tosin en tiedä onko yksittäisillä prosenteilla oikeastaan mitään merkitystä. Oikeastaan vähän alkoi harmittamaan ettei tullut moista viritystä tehtyä. No, onpahan jotain edelleen kehitettävää. Tämänhetkinen skemahan näyttää tältä. K2:sta tuossa puhutaan mutta kyllähän tuo käy kaikille teholedeille.
Pelkän sarjavastuksen käytössä kovin pientä sarjavastusta (<1Ω) en laittaisi ledeille, systeemistä tulee aika herkkä akun jännitevaihteluille, eli ledien virta kasvaa turhan helpolla liian suureksi täydellä akulla.
Veikkaan että hintaero lipo vs. lyijyakku on kymmeniä euroja, ainakin Ah-luokassa. Onko muuten käytännön kokemusta miten lipot pelittävät pakkasessa, tipahtaako kapasiteetti dramaattisesti? Lämpökaapissahan sen tietysti testaisi, ei vaan viitsisi ihan pelkkää testiä varten hommata akkua jos tulos ei satukkaan olemaan hyvä.
t. Janne
12V jännite on suositeltavampi halogeenien kanssa.. pysyy virrat pienempinä. Lyijy- ja lithiumakkujen hintaero taitaa olla useita kymmeniä euroja.Lainaus:
Alkujaan tämän lähetti fillaripoika
Minulla on kaksi kappaletta sistushalogeeneja ohjaustangossa. Toinen on 10 ja toinen 24 asteinen. olen pohtinut kahden 10 asteen polttimon hankkimista, jotka sitten vain suuntaisi hieman eri paikkaan. Tuo 24 asteinen tietty antaa vähän kivemmin hajavaloa, jos ajelee poluilla rauhakseen kiviä kiertäen.
Toimii hienosti niin kauan kun käyttää lyijyakkua.Lainaus:
Alkujaan tämän lähetti Jehu
